dầm chữ H

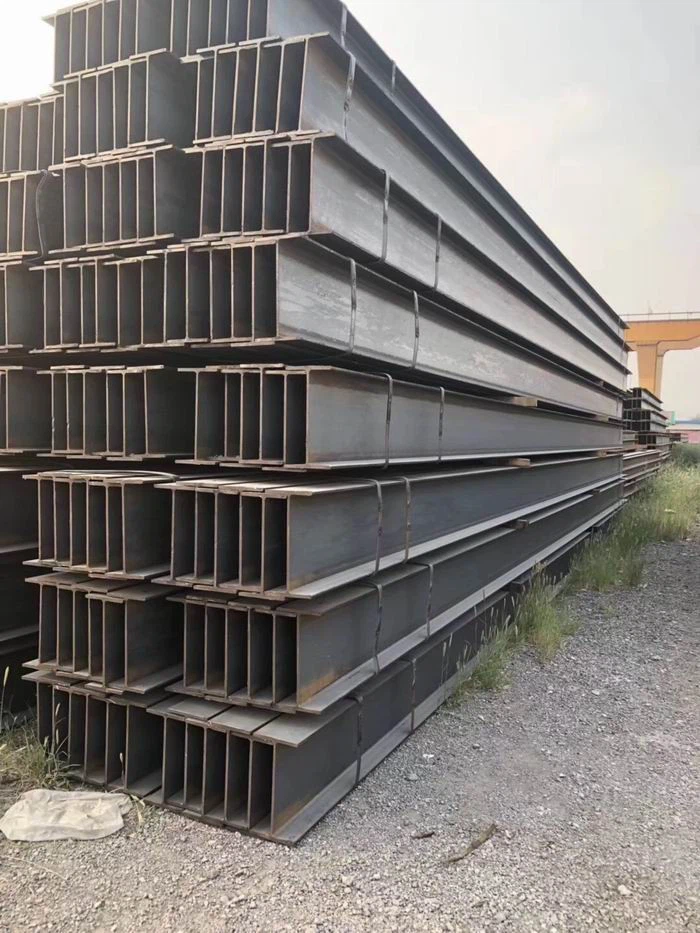

H Dầm thép HEA/HEB là loại thép hình được sử dụng rất phổ biến. Dầm, còn được gọi là tiết diện "H", dầm lục địa hoặc HEA/HEB, có nhiều loại vật liệu, loại phổ biến nhất là EN 10025 S275 và S355. Phần H trông tương tự như phần I, nhưng mặt bích rộng hơn.

Gửi yêu cầu

Giơi thiệu sản phẩm

Kích thước ví dụ dầm HEA&HEB

Kích thước dầm HEA và tính chất cơ học

Kích thước dầm HEA					Trọng lượng (kg/m)	Diện tích mặt cắt (cm2)
b	h	a	e	r
HEA 100	96	5,0	8,0	12	16,7	21,24
HE 120	114	5,0	8,0	12	19,9	25,34
HE 140	133	5,5	8,5	12	24,7	31,42
HE 160	152	6,0	9,0	15	30,4	38,77
HE 180	171	6,0	9,5	15	35,5	45,25
HE 200	190	6,5	10,0	18	42,3	53,83
HE 220	210	7,0	11,0	18	50,5	64,34
HEA240	230	7,5	12,0	21	60,3	76,84
HE 260	250	7,5	12,5	24	68,2	86,82
HE 280	270	8,0	13,0	24	76,4	97,26
HEA300	290	8,5	14,0	27	88,3	112,5
HEA300	310	9,0	15,5	27	97,6	124,4
HEA300	330	9,5	16,5	27	105,0	133,5
HEA300	350	10,0	17,5	27	112,0	142,8
HEA300	390	11,0	19,0	27	125,0	159,0
HEA300	440	11,5	21,0	27	140,0	178,0
HEA300	490	12,0	23,0	27	155,0	197,5
HEA300	540	12,5	24,0	27	166,0	211,8
HEA300	590	13,0	25,0	27	178,0	226,5
HEA300	640	13,5	26,0	27	190,0	241,6
HEA300	690	14,5	27,0	27	204,0	260,5
HEA300	790	15,0	28,0	30	224,0	285,8
HEA300	890	16,0	30,0	30	252,0	320,5
HEA300	990	16,5	31,0	30	272,0	346,8

Kích thước dầm HEB và tính chất cơ học

Kích thước chùm tia HEB					Trọng lượng (kg/m)	Diện tích mặt cắt (cm2)
b	h	a	e	r
HEB 100	100	6,0	10,0	12	20,4	26,04
HEB 120	120	6,5	11,0	12	26,7	34,01
HEB 140	140	7,0	12,0	12	33,7	42,96
HEB 160	160	8,0	13,0	15	42,6	54,25
HEB 180	180	8,5	14,0	15	51,2	65,25
HEB 200	200	9,0	15,0	18	61,3	78,08
HEB 220	220	9,5	16,0	18	71,5	91,04
HEB 240	240	10,0	17,0	21	83,2	106,0
HEB 260	260	10,0	17,5	24	93,0	118,4
HEB 280	280	10,5	18,0	24	103,0	131,4
HEB 300	300	11,0	19,0	27	117,0	149,1
HEB 300	320	11,5	20,5	27	127,0	161,3
HEB 300	340	12,0	21,5	27	134,0	170,9
HEB 300	360	12,5	22,5	27	142,0	180,6
HEB 300	400	13,5	24,0	27	155,0	197,8
HEB 300	450	14,0	26,0	27	171,0	218,0
HEB 300	500	14,5	28,0	27	187,0	238,6
HEB 300	550	15,0	29,0	27	199,0	254,1
HEB 300	600	15,5	30,0	27	212,0	270,0
HEB 300	650	16,0	31,0	27	225,0	286,3
HEB 300	700	17,0	32,0	27	241,0	306,4
HEB 300	800	17,5	33,0	30	262,0	334,2
HEB 300	900	18,5	35,0	30	291,0	371,3
HEB 300	###	19,0	36,0	30	314,0	400,0

Mô tả sản phẩm

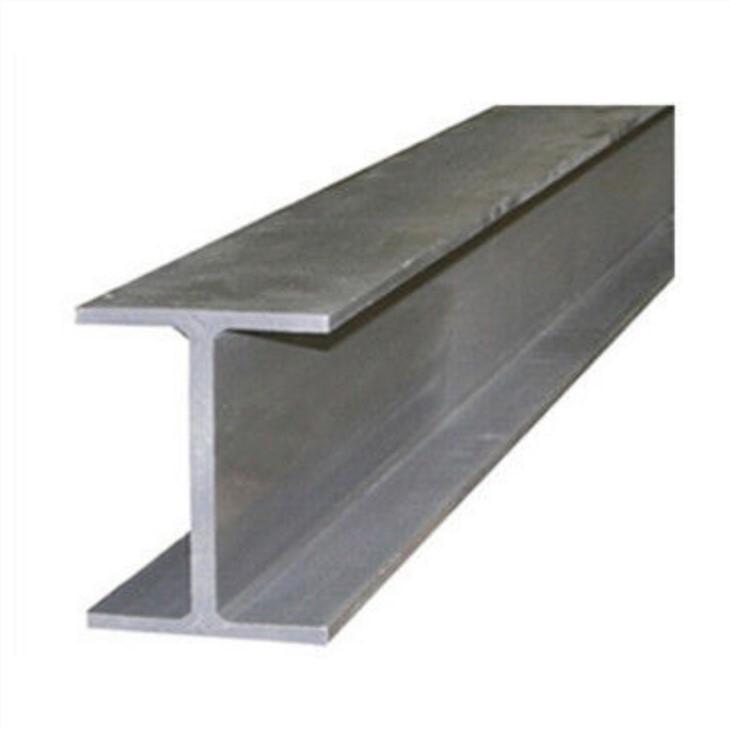

Hình dạng mặt cắt ngang tương tự như mặt cắt kinh tế của chữ cái Latinh viết hoa H, còn được gọi là dầm thép vạn năng. Mặt cắt ngang của thép hình chữ H thường bao gồm hai phần, bản bụng và mặt bích, còn được gọi là như eo và cạnh.

Chùm H được sử dụng rộng rãi, chủ yếu được sử dụng trong: các công trình dân dụng và công nghiệp khác nhau; các nhà máy công nghiệp nhịp lớn, nhà cao tầng hiện đại, đặc biệt là các nhà máy công nghiệp ở khu vực thường xuyên có hoạt động địa chấn, điều kiện làm việc ở nhiệt độ cao; yêu cầu khả năng chịu lực và tiết diện lớn Cầu lớn ổn định tốt, nhịp lớn; thiết bị nặng; đường xa lộ; bộ xương tàu; hỗ trợ mỏ; xử lý nền móng và kỹ thuật đập; linh kiện máy khác nhau.
